詳細產品介紹
優質淡水珪藻土使用，高白度，成品顏色特別明亮
不管稚內珪藻土或一般珪藻土，原材料顏色都帶黃，所以在製作油漆上限制了可加入的含量。因為如果珪藻土含量過高，成品顏色會太偏黃不美觀。這限制在粉狀珪藻土會更明顯，粒狀情況較好。Sanga山河の吹息使用優質純白淡水珪藻土，即使含量達50%粉狀珪藻土，也不影響顏色，仍然亮麗鮮豔。
使用專利粘合劑
Sanga除了採用日本特白淡水珪藻土，也配合專利研發高透氣性粘合劑使用，不會減低珪藻土性能，而且清潔及施工容易，非常堅固耐用。
Sangai使用50%淡水珪藻土，吸濕及淨化空氣表現特出

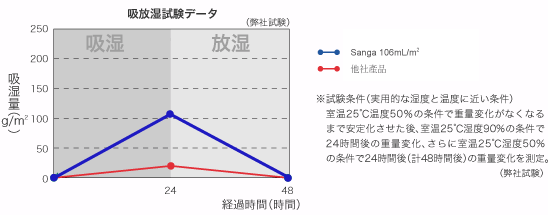

Sangai珪藻土油漆在高濕度表現特出
※吸放濕量是以溫度25度，相對濕度50%~90%測試，如改為以溫度23±2度，相對濕度45±5%~90±5%，差別會更大。
吸水快代表吸濕快？
-
為了展示珪藻土油漆的吸濕和釋放性能，很多人會向珪藻土油漆噴水，以水份從表面快速被吸入(吸水能力)來測試產品吸濕能力，這種示範十分誤導。
水份被珪藻土吸收的後油漆表面是不會留有水漬的。有水漬表示水份仍留在油漆中的空隙，當珪藻土把這些水份吸收，水漬會漸漸消失。水漬消失愈快，表示珪藻吸濕愈強。
比較水漬消失的速度才能真正看出吸濕能力的分野。
高防污
-
Sanga同時擁有高吸濕性和低吸水性，將矛盾變為可能。
Sanga成功地保持了吸濕性，保持了小孔的尺寸，不會阻礙水蒸氣通過，這有利於吸濕和保濕性能。 此外，通過優化孔的狀態，產生超疏水特性*，這種效果可以防止污水的侵入，令油漆不易被弄髒。（專利申請中）※超級防水性：稱為分形結構效應，在荷葉等中發現的現象。
Sanga滴水後長時間保持水珠形態
一般產品的情況

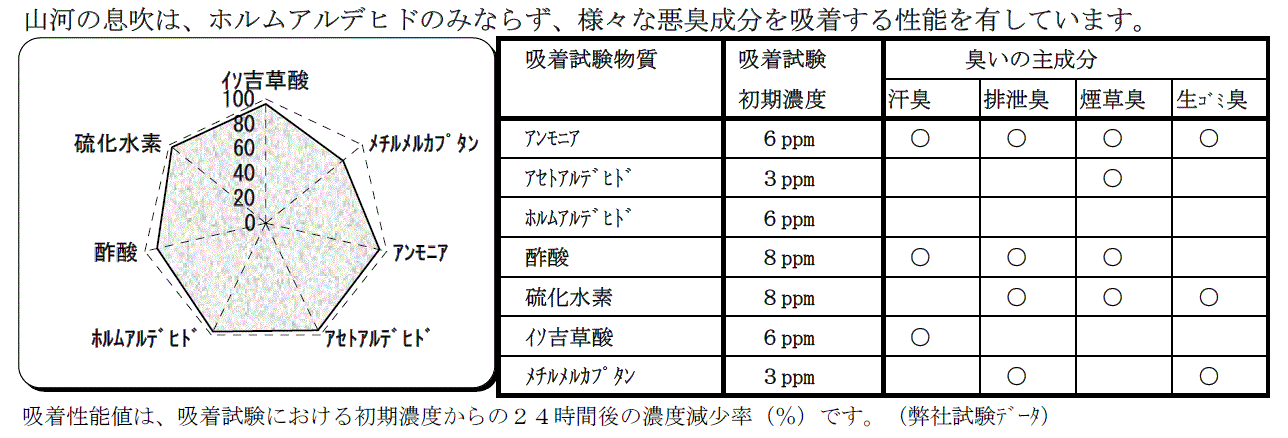

凈化空氣能力優秀
Sangai使用特殊粘合劑，不會堵塞珪藻土
-
珪藻土油漆必須使用粘合劑
由於珪藻土本身不會固化，因此必須混合粘合劑使用，以製作油漆。普通粘合劑會堵塞珪藻土的細孔，抑制珪藻土的功能。所以對珪藻土油漆而言，並不是珪藻土成份愈多便愈好，還要看用甚麼粘合劑，及成份比例。
提高珪藻土成份，要維持足夠硬度及耐用性，粘合劑必須同時增加，但增加過多粘合劑會減低珪藻土功能，可能會得不償失。但如不增加粘合劑，油漆表面強度通常較弱，並且當用水擦拭時，表面可能會熔化或和起粉。 所以市場上有些產品表明不能碰或濕布抹。
一般粘合劑的問題
-
粘合劑的類型包括樹脂，植物膠，澱粉，水泥，石灰（熟石灰），石膏等。
雖然樹脂的粘合性最好並且最穩定，但隨著份量增加，通常會阻礙吸濕和防潮性能，因為珪藻土的小孔被堵塞。
另外，如只使用植物膠，澱粉等天然材料作為粘合劑而不使用樹脂時，表面強度通常較弱，當用水擦拭時，表面可能熔化和破碎。而且較容易老化，在幾年後變得容易粉化。
Sanga粘合劑不會堵塞珪藻土
-
為了善利用稚內珪藻土的高吸濕/解吸/吸附性能，我們開發了透濕性水性丙烯酸粘合劑。與普通的樹脂基合劑不同，這種粘合劑不會堵塞阻擋濕度控制的細孔。而且十分安全環保，不會釋放甲醛等有害物質。（正在申請專利）
珪藻土油漆並不是珪藻土成份愈多便愈好，還要看粘合劑。提高珪藻土成份，要維持足夠硬度及耐用性，粘合劑必須增加，增加粘合劑會減低珪藻土功能，可能會得不償以，但不增加會影響耐用性及起粉。

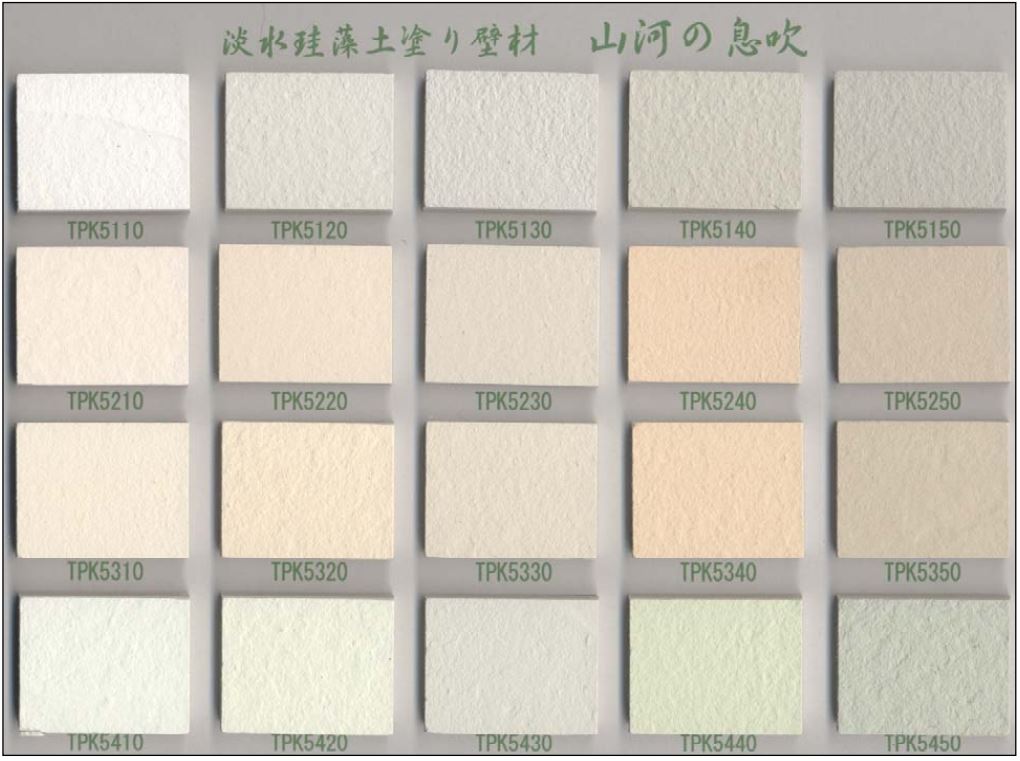

Sangai使用特白淡水珪藻土，顏色特別亮麗
-

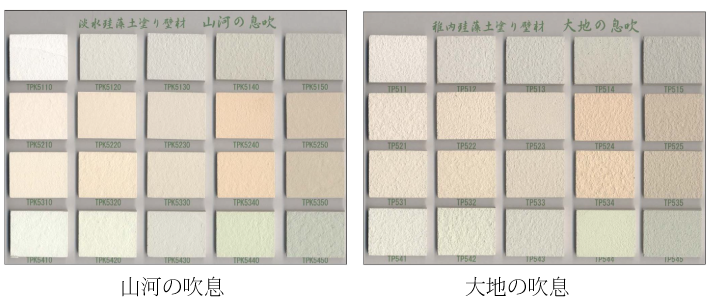

Sanga和Daichi都使用相同色包，Sanga較Daichi顏色亮麗。

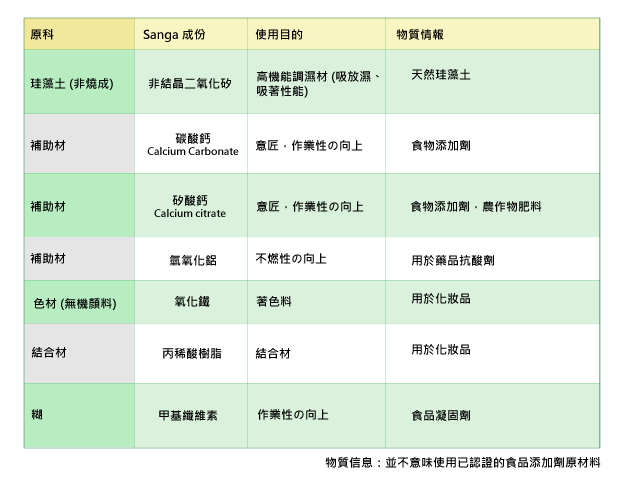

產品成份
施工方案及要領
基本方案SA
用底灰執平牆面及油上底漆後，批上Sanga
Sanga (18kg)大約可施工300sqft（以批平計，做花紋會較少）。
高調濕方案DLSA
用底灰執平牆面及油上底漆後，先批Daichi L，再批Sanga
Daichi L (18kg) 大約可施工150sqft（以批平計，做花紋會較少）。
Sanga (18kg)大約可施工300sqft（以批平計，做花紋會較少）。
產品包裝
Sanga (18kg)
: 3套6kg，每套包括一包主材，一包色料及一色粘合劑
施工要領
Sanga 施工十分容易，主要留意手法要自然，避免不自然搭囗。建議以半圓手法上料，由左向右(或右向左)和由上致下施工，另要修光除去不自然高低灰匙痕。
噴壺是施工必備物品。當修光時物料表面太乾，可輕輕噴一些水，方便施工。
優質的修光灰匙可令修光工作變得更得心應手，效果更佳。選擇薄身(0.3mm)及富彈性的灰匙。
目錄下載
